楔形流量计是什么
楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计,其检测件是一个V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
楔形流量计有哪些特点
1 重复性好、精确度高,经标定的楔形流量计,精度达0.5 级。
2 具有自清洁能力,无滞流区。
3 耐磨损、寿命长、可靠性高。
4 永久压损比孔板小。
5 一体型结构,现场安装无需安装导压管路,直接与管道进行螺纹或法兰连接。施工省时省力,维护方便。
楔形流量计概述
楔形流量计是一块V型节流件,它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量,黏度可高达500mPa•S,如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物,如浆状流体、污水等的流量测量,还可用于气体、蒸汽之类介质的流量测量。
楔形流量计参数指标
1、 公称直径:25mm≤DN≤500mm
2、 雷诺数范围:ReD最低可达300,最高可达106以上
3、 公称压力:PN≤10MPa
4、 工作温度:t≤350℃
5、 精度:1级
流量方程:

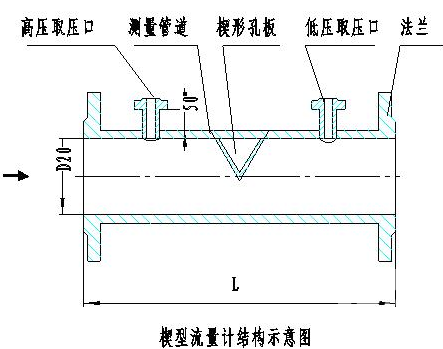

楔形流量计一般与带远传瞙盒的差压变送器配套成一体,被测介质与引压管线及变送器隔离,因此可以用于脏污介质的测量。结构见下图:
安装要求

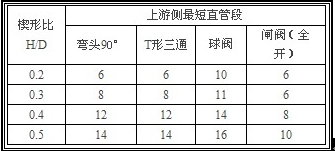

楔形流量计上游侧最短直管段见下表:
