文丘里流量计系列

概述
 经典文丘里管是按国标GB/T2624-93设计制造，按检定规程JJG640-94检定的。在标准节流装置中，它所要求的上、下游直管道最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。
适用范围
    1、公称直径：50mm≤DN≤1200mm（超过此范围需标定）
                 粗铸收缩段：100mm≤DN≤800mm
                 机械加工收缩段：50mm≤DN≤250mm
                 粗焊铁板收缩段：200mm≤DN≤1200mm
    2、节流孔径比β：0.3≤β≤0.75
                    粗铸收缩段：0.3≤β≤0.75
                    机械加工收缩段：0.4≤β≤0.75
                    粗焊铁板收缩段：0.4≤β≤0.7
    3、雷诺数范围：2×10 5≤ReD≤2×10 6
                   粗铸收缩段：2×10 5≤ReD≤2×10 6
                   机械加工收缩段：2×10 5≤ReD≤2×10 6
                   粗焊铁板收缩段：2×10 5≤ReD≤2×10 6
    4、精度等级：1级

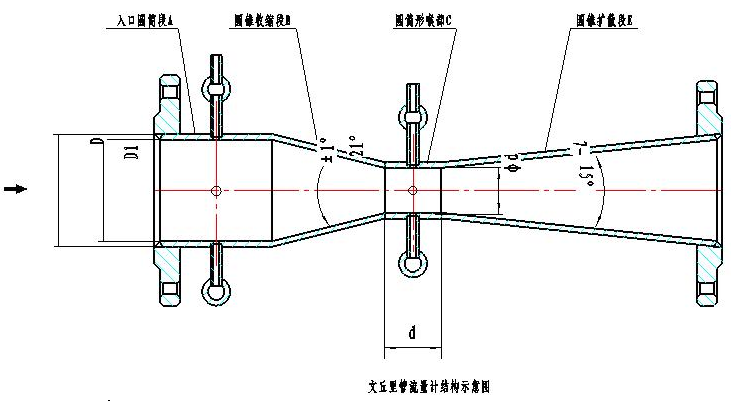

结构形式
