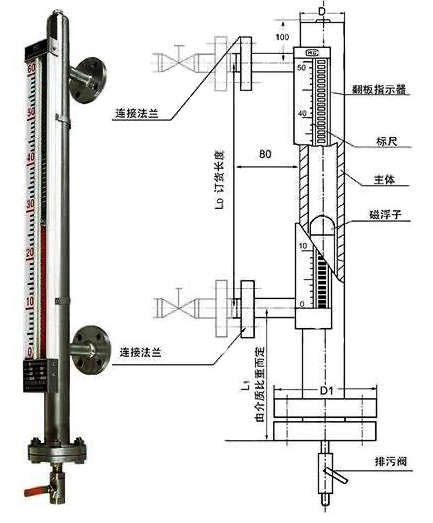

防霜型磁翻板液位计

防霜型磁翻板液位计是为解决低温液体液位计外结冰而设计的产品，防霜型磁浮子液位计和保温型磁浮子液位计不同的是没有保温蒸汽接口法兰，而保温夹套内是真空层。因而能有效地隔离冷、热传导，保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用，

防霜型磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

一、适用范围

防霜耐低温型磁翻板液位计适合低温场合的液位测量。最低工作温度为196℃，******工作压力为4.0MPa,适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警（控制）开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

二、技术参数

测量范围：150～8000mm的或远输条件不允许超过长度的液位计可采用分段制造

工作压力： 2.5M Pa

工作温度:-196～100℃

精确度:±10mm

介质密度: 0.38～1.2g/cm3

介质密度差: ≥150kg/m3(测量界位)

环境振动：频率≤25Hz  振幅≤0.5mm

跟随速度: ≤0.08m/s

介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计

过程连接:旁路侧面安装法兰:DN25,PN4.0,凸面

         法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：00Cr17Ni14M2(316)

      浮子：钛
